焦化廠水封地面站除塵器凈化流程及結構設計

慧陽環保公司制作的焦化廠水封地面站除塵器，主要針對焦爐機側焦側、搗固焦爐、干熄焦、裝煤、頂裝等工況的粉塵治理。本設備采用流體無縫鋼管焊接

，電動閥均可自動控制開關、裝煤除塵水封裝置用來輸送側裝搗固焦爐裝煤車、推焦車工作時集塵罩收集的機側煙塵。

焦化廠水封地面除塵站裝置組成：

焦化廠除塵器—裝煤除塵水封裝置有集塵干管、U型導煙管、煙氣隔離罩、水槽、支(托)架(設304不銹鋼滑板結構，帶潤滑油槽)、給排水管道及管件、配套閥門、平臺、爬梯、儀表元器件、、保溫等組成。

焦化廠水封地面站除塵器凈化流程：

各捕集罩及導流板→推焦車/裝煤車上連接管道→U 型導煙管(固定在裝煤、推焦車尾部)→水封式通風槽→除塵干管→除塵器→風機→消音器→煙囪排出。

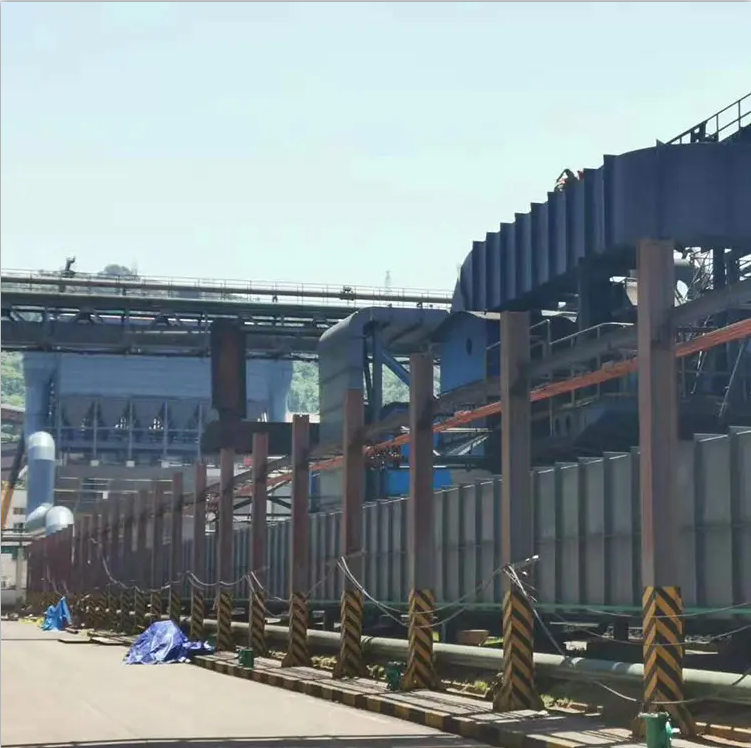

慧陽根據徐州某焦化廠U型水封式地面站除塵器結構設計如下：

1、爐頭導流板：現有爐頭罩，加強與爐柱間密封，在爐門上方設有煙氣導流板，導流板外沿到爐柱外側 200-250mm,導流板為碳鋼材質，鋼板厚度 6mm。數量 150 個。

2、U型導煙管：板厚 6mm，材質 304 不銹鋼。

3、水封式通風槽：水封式通風槽即是通風管，也是散熱管，當高溫煙氣通過時，由于管道較長，會對煙氣起到很大程度的散熱降溫作用，水封式通風槽設計成方形結構。

a.水封式通風槽截面積：1#、2#爐通風槽采用等截面，通風截面積為 3.0m2；通風槽長度：大約 280m。

b.水封式通風槽槽壁板厚度全部為 10mm，材質炭鋼。

c.水封式通風槽較大通風量：240000m3/h；較大通風耐壓：-6500Pa；氣體流速：≤23m/s；通風槽末端設置重力平衡閥。

d.水封式通風槽設進水閥和排污閥。排污閥為電動，規格DN150， 排污閥數量：風管部位每間隔 30 米設置一臺，水管部位每 10 米間隔設置一臺。

4、車載管道電動調節閥門：接口：?1400mm(或當量直徑)，鋼板厚度 5mm； 驅動方式：電動。

a.切換電動調節閥門分別安裝于推焦車、裝煤車與共 4 臺，工作時打開，風量可電動調節,運行完畢關閉，相互切換使用。

5、預噴涂裝置：利用高壓空氣將噴涂粉料噴入布袋除塵器前入口管道內，使粉塵均勻涂在各條濾袋上，防止含焦油的裝煤煙氣粘附濾袋使濾袋失去過濾能力而不能使用。灰倉容積：>8m3，鋼板厚度不小于6mm； 主噴射器噴射能力25kg/min, 使用壽命大于2年； 出料閥6-25Kg/min 可調；插板閥：200X200；電動卸料器：200X200

a.預噴涂裝置所用的噴涂粉料取自焦側地面除塵站灰倉，用空氣管道輸送至機側地面除塵站。

我公司均已焦化廠水封地面除塵站運用到實際生產中，并取得了客戶的認可，實現了10mg/nm3的排放標準。
