振動篩除塵器的結構及工作流程

振動篩分過程中的粉塵為，在振動篩運行過程中由于強烈的振動，也會產生大量的粉塵，一方面要對設備外部進行密封，另一方面設備上配置的除塵設備也是非常必 要的。根據振動篩粉塵的性質，在出料口使用脈沖除塵器連接，能夠簡單、高 效地將物料粉塵抽走，達到粉塵除塵凈化的目的。

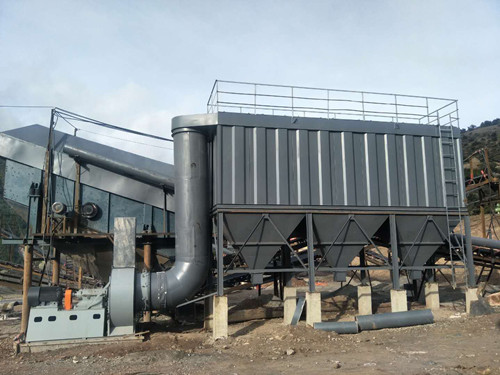

振動篩除塵器的結構分為灰倉、管道、除灰系統、排灰裝置、吸風機等幾大部分。

1.除塵過濾室分解：由濾袋室、花板、檢修門、濾袋、骨架等。振動篩布袋除塵器是負壓式，濾袋室結構，由鋼板焊接連接，各室之間設有隔板，各室之間互相通風。除塵設備的花板采用沖床沖制加工而成，濾袋和骨架用卡箍膠圈套固定在花板上密封性好。

2.除塵灰斗采用鋼板焊接而成，結構緊湊，灰倉有粉塵阻攔緩沖器，可使粗塵入口直接進入灰倉，有重力沉降凈化效果，以防止大的氣流沖擊壞濾袋。

3.除塵管道和控制閥門布局，在除塵設備下進氣管道裝置、上有排氣管道、振動篩除塵器各個路設有調節風量閥，能不同的揚塵風量的匹配。

4.排灰裝置:在灰斗下部鎖氣排卸閥，以及時排灰口的灰斗沒有空氣泄漏。

5.除灰系統:電磁閥、脈沖閥、脈沖控制器、高壓氣罐和壓縮空氣的管道。

振動篩布袋除塵器工藝流程：

本設備是一種專門處理振動篩在作業時的粉塵凈化設備，能較好的過濾振動篩在作業時產生粉塵污染的問題。作業時,當含有粉塵的氣體從進氣口進入除塵設備，先經過斜板轉向灰斗，這時氣流的速度減慢，比較粗的碎石粉塵因為慣性和自然沉降的原因會落入灰斗內，較細的粉塵會隨著氣流而進入過濾室進行過濾凈化后的氣體有風機排出，凈化除塵達到排出濃度值及環境保護新的排出指標值。
