焦化廠機側爐頭煙地面除塵站煙塵處理工藝

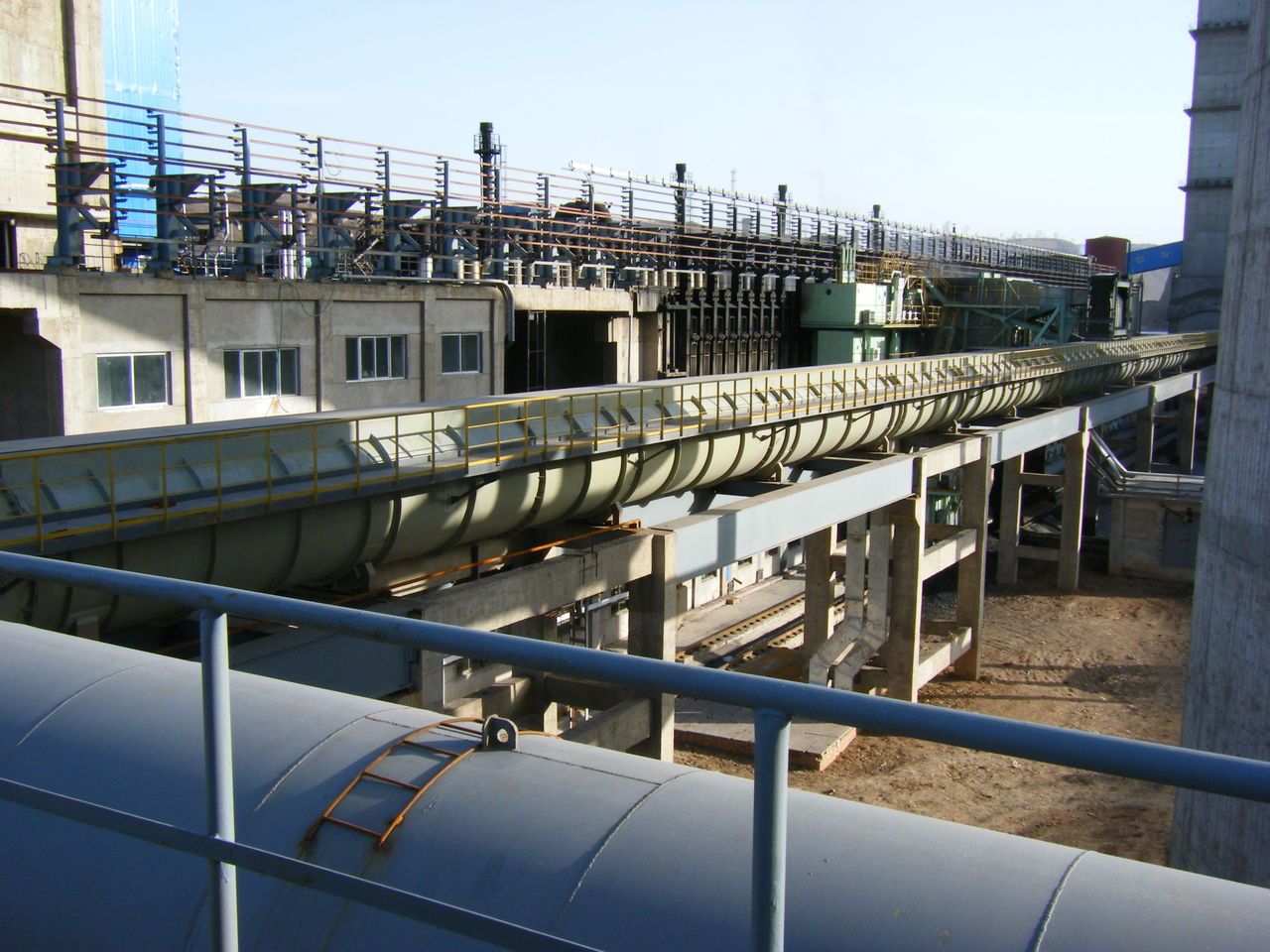

我公司根據已實施的焦化廠機側爐頭外逸的煙塵通過兩爐柱間的收集煙罩，利用裝煤車、推焦車將收集的爐頭煙轉送到設在推焦車軌道外側的水封式集塵干管，輸送到布置在機側的干式布袋除塵地面站進行處理凈化，使外排煙氣達到超低排放要求。

焦化廠機側爐頭煙地面除塵站煙塵處理工藝：

一、該工藝有六大部分組成：

1.是固定在兩爐柱間的收集煙罩；

2.是活動導煙罩，將收集到的煙塵經設置在裝煤車、推焦車上的U型導煙管導入集塵干管；

3.是集塵干管；

4.是焦炭過濾器裝置；

5.是預噴涂裝置；

6.是干式地面除塵站。

裝煤除塵過程為導煙車行走至待裝煤的炭化室，將導煙管就位，裝煤除塵過程為導煙車行走至待裝煤的炭化室，將導煙管就位，同時裝煤車將活動煙罩與爐頭煙罩對接(驅動液壓油缸的液壓裝置利用裝煤車液壓站預留的液壓接口)，通知裝煤車司機可以裝煤，裝煤車司機應提前10~20秒向地面除塵站發出高速啟動信號，開始裝煤。然后根據操作規程打開本號高壓氨水閥，裝煤結束后，按操作規程操作，停止高速信號，風機進入低速運行等待狀態，行走至下一個待裝煤炭化室。提前10~20秒向地面除塵站發出高速啟動信號，一是高速啟動時間所需，二是裝煤除塵站運行前進行預噴涂所需時間。

在負壓場的作用下，爐頭煙罩收集到的煙塵進入集塵干管，通過工藝管道進入地面站系統進行處理。由于裝煤煙氣焦油含量大，為了濾袋的正常使用，在除塵器入口前加裝焦炭過濾器和預噴涂裝置。

二、地面除塵站主要由以下部分組成：

焦炭過濾器、預噴涂裝置、布袋除塵器、風機、電機、變頻器及電控系統變頻器及電控系統設置在室內。

除塵系統風機通過變頻器實現調速，非工作狀態時風機低速運轉，裝煤操作除塵時風機高速運轉。粉塵在脈沖反吹作用下，進入除塵器下部灰斗內，定期排放運走。除塵器是該除塵系統中主要設備之一，其優劣直接影響除塵系統性能和運行能耗。該工程除塵器采用分室引射脈沖噴吹袋式除塵器，除脈沖閥外，無需修理和維護部件。

焦化廠除塵器的自動控制系統選用PLC可編程控制器，實現了現場和中控室的自動控制，同時，借助儀表顯示除塵器前后的溫度及壓力變化，在現場可根據實際效果很容易對多個參數進行調整。
